Inverted Fluorescence Imaging
세포 배양 플레이트 하부에서 형광 및 brightfield 이미지를 안정적으로 획득합니다.
Product Overview
이미징과 정량 검출을
하나의 워크플로로

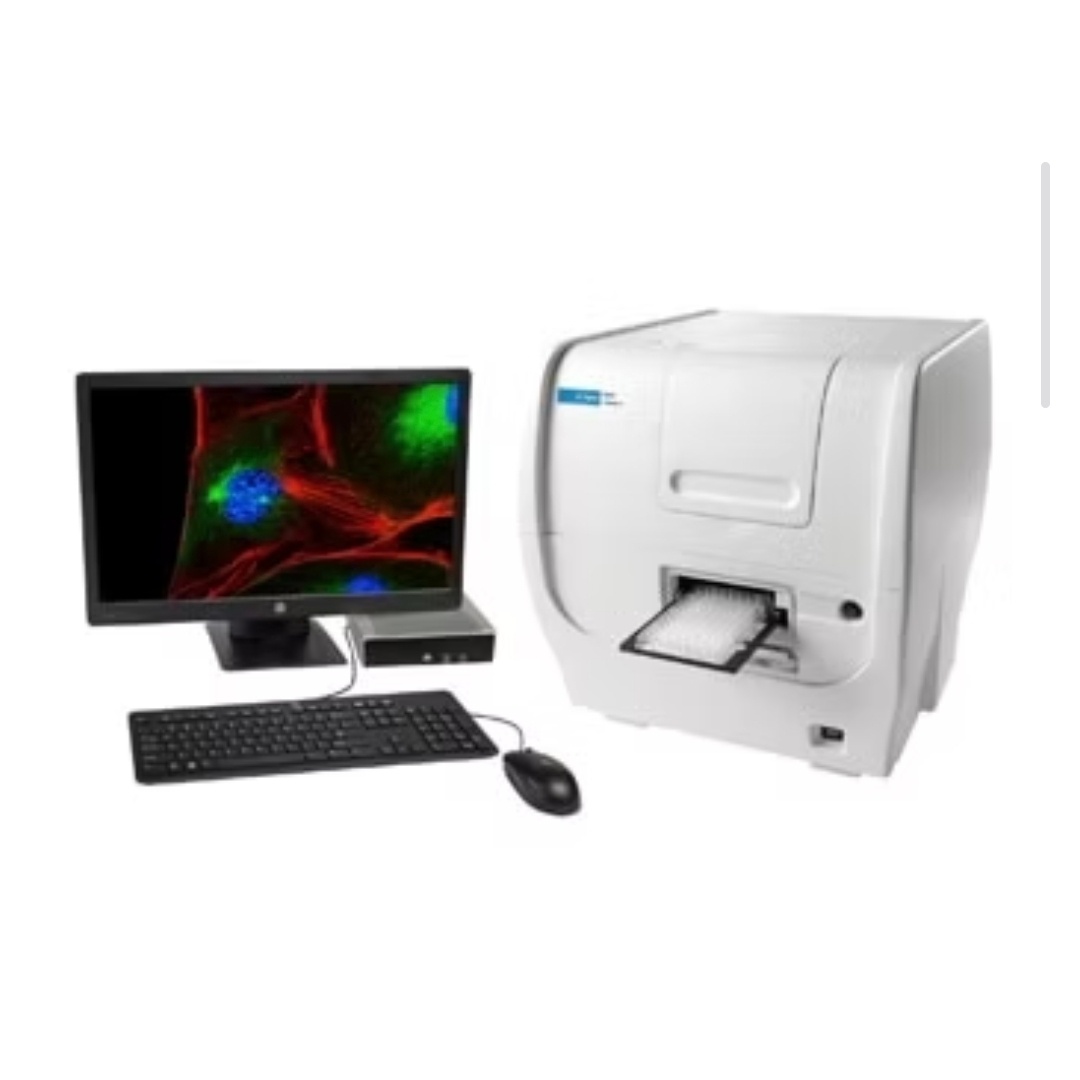

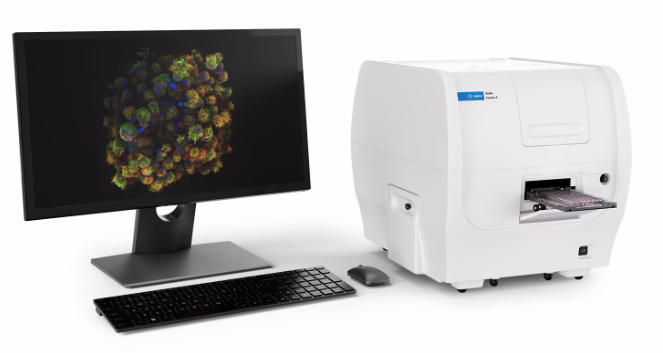

Cytation 7은 이미지 기반 세포 표현형 분석과 well 기반 정량 데이터를 연결하여 단일 측정 방식보다 풍부한 연구 결과를 제공합니다.
01
통합 세포 분석
이미지 데이터와 마이크로플레이트 리더 데이터를 동일한 실험에서 함께 확보합니다.
02
유연한 자동 이미징
다양한 배율과 형광 채널을 활용해 세포 수, confluence, morphology 및 형광 강도를 분석합니다.
03
Gen5 통합 소프트웨어
장비 제어부터 이미지 획득, 데이터 처리와 결과 분석까지 하나의 환경에서 관리합니다.
Key Features
Cytation 7 주요 특징
자동 세포 이미징, 멀티모드 검출 및 데이터 분석을 하나의 시스템에서 수행할 수 있도록 설계되었습니다.
Upright Imaging
샘플 상부 이미징을 통해 colony 및 다양한 표면 기반 분석에 적용할 수 있습니다.
Multimode Detection
흡광, 형광 및 발광 기반 microplate assay를 이미지 분석과 함께 수행합니다.
Laser Autofocus
다수의 well과 imaging position에서 빠르고 재현성 높은 자동 초점을 지원합니다.
Live Cell Workflow
세포 증식, 독성, 이동 및 형태 변화를 시간에 따라 반복 측정할 수 있습니다.
Gen5 Software
이미지 획득, 세포 계수, object 분석 및 kinetic 결과 처리를 통합 관리합니다.
Next Generation Cytation
더 많은 이미징 정보와 더 빠른 워크플로

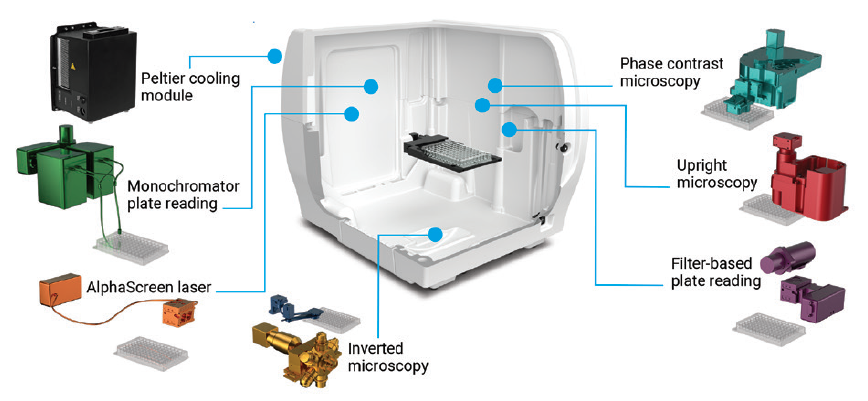

Cytation 9은 widefield inverted microscopy, upright microscopy와 multimode microplate detection을 하나의 플랫폼에 통합하여 기본 biochemical assay부터 고난이도 cell-based assay까지 연결합니다.
확장된 이미지 큐브와 고해상도 광학
확장된 image cube capacity와 고해상도 APO air objective 구성을 통해 다양한 형광 채널과 배율 조건을 유연하게 설계할 수 있습니다. 세포 형태, 위치, 형광 강도와 같은 phenotypic information을 정량 데이터와 함께 확보하는 데 적합합니다.
이전 Cytation 세대 대비 향상된 이미징 속도
Agilent는 Cytation 7을 더 높은 처리량을 위한 차세대 Cytation 플랫폼으로 소개하고 있습니다. 반복 촬영, multiwell imaging, high-content workflow에서 sample-to-insight 시간을 줄이는 것을 목표로 설계되었습니다.
1.25×–60×Air magnification range
6–1536Supported microplate well formats
9–50 nmVariable bandwidth range
65°C4-zone incubation, configuration dependent
Widefield Imaging
세포의 형태를 보고,
정량 데이터로 연결합니다
이미징 결과만 보는 것이 아니라 microplate reader의 정량 검출과 연결할 수 있다는 점이 Cytation 플랫폼의 핵심입니다. 동일한 실험 흐름 안에서 morphology와 biochemical signal을 함께 확인할 수 있습니다.
Widefield fluorescence, brightfield, color brightfield, phase contrast 및 high-contrast brightfield imaging
Montage, multi-color, time-lapse 및 Z-stacking imaging workflow
Sony CMOS 16-bit grayscale / color camera 구성
Laser autofocus와 자동화된 multiwell image acquisition
Upright + Inverted
한 방향에 제한되지 않는
유연한 이미징
Cytation 7은 도립(inverted) 현미경과 정립(upright) 현미경 구성을 지원합니다. 일반적인 세포 배양 플레이트의 bottom imaging뿐 아니라 colony, surface-based sample 등 위쪽에서 관찰하는 것이 유리한 응용까지 하나의 플랫폼에서 확장할 수 있습니다.
Inverted microscopy: 세포 배양 plate 기반 fluorescence / brightfield imaging
Upright microscopy: colony와 표면 기반 sample을 위한 reflected / transmitted-light workflow
T25 flask, slide, hemocytometer, cell culture dish, chamber slide 등 다양한 labware 지원
Live Cell & Kinetic Analysis
세포의 한 순간이 아니라 변화 과정을 분석
환경 제어와 time-lapse imaging을 결합하면 세포 증식, 이동, morphology, drug response 등 시간에 따라 변화하는 세포 현상을 반복적으로 추적할 수 있습니다.

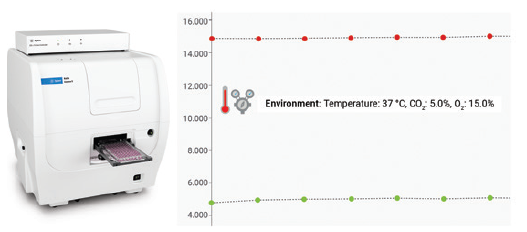

라이브셀을 위한 안정적인 환경

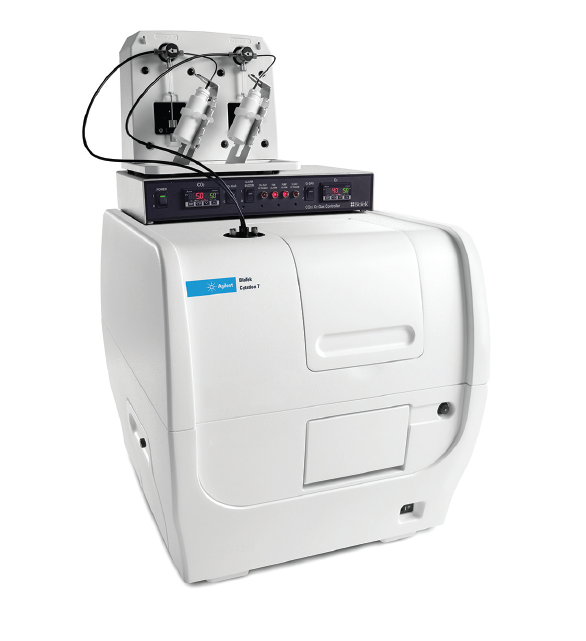

4-zone incubation, condensation control, integrated CO₂/O₂ control과 Peltier cooling 등 선택 구성으로 live-cell assay 환경을 관리할 수 있습니다. 소프트웨어 기반 환경 제어와 모니터링은 장시간 kinetic workflow의 안정성을 높이는 데 도움을 줍니다.

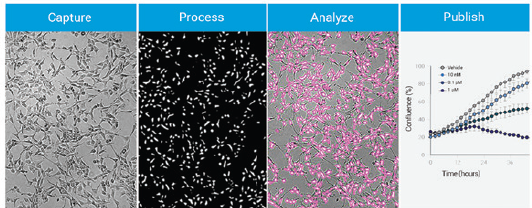

Time-lapse + 정량 분석

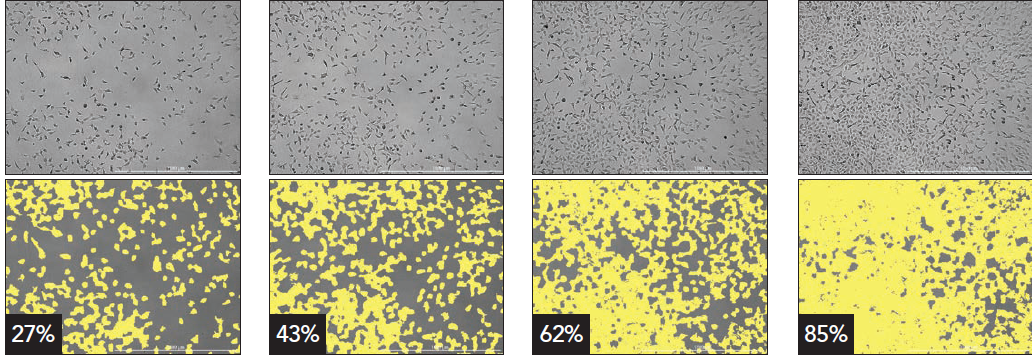

시간별 이미지를 획득하고 cell count, confluence, object intensity, morphology 등의 변화를 분석하여 endpoint만으로는 놓치기 쉬운 세포 반응의 시간적 맥락을 확인할 수 있습니다.
Hybrid Detection Technology
감도와 특이성을 조절하는
Variable Bandwidth

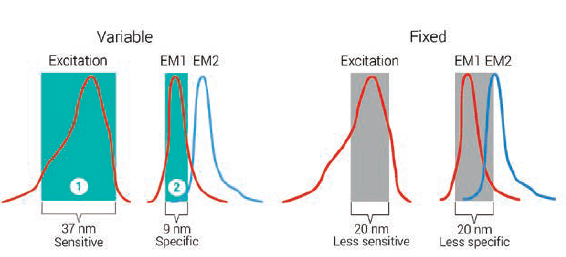

Cytation 7의 plate reader optics는 variable bandwidth를 지원하는 quad monochromator 기술을 활용합니다. 대역폭을 9–50 nm 범위에서 1 nm 단위로 설정하여 assay 목적에 따라 감도와 spectral specificity의 균형을 조정할 수 있습니다.
넓은 bandwidth: 더 많은 빛을 활용하여 높은 감도가 필요한 assay에 유리
좁은 bandwidth: 여러 신호가 인접한 조건에서 spectral interference 감소에 도움
Filter-based optics와 monochromator-based optics를 활용하는 다양한 fluorescence workflow
UV-Vis absorbance, fluorescence intensity, luminescence 및 구성에 따른 advanced detection

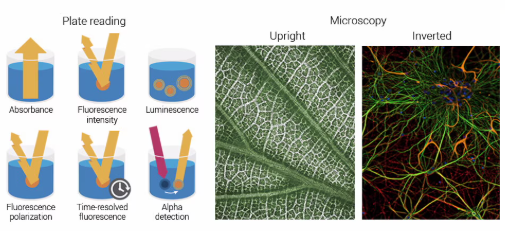

이미징과 정량 검출을 연결하는 Hybrid Workflow
전체 플레이트를 리더 모드로 빠르게 측정한 후 관심 조건과 특정 well을 자동 이미징하여 시간과 데이터 저장 공간을 효율적으로 활용할 수 있습니다.
Widefield Cell Imaging
Upright Imaging
Absorbance Detection
Fluorescence Detection
Luminescence Detection
Automated Image Analysis
Applications
주요 응용 분야
기초 세포생물학부터 신약개발과 고처리량 세포 기반 분석까지 다양한 연구에 적용할 수 있습니다.
Live Cell Imaging
세포 증식, 이동 및 morphology 변화를 시간에 따라 분석합니다.
Cell Viability

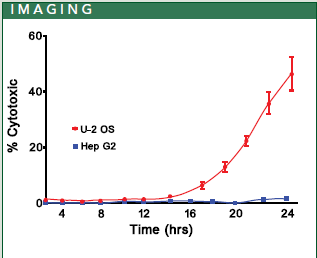

세포 생존성, 세포사멸 및 독성 반응을 정량 평가합니다.
3D Cell Models
Spheroid와 organoid의 크기, 성장 및 형광 신호를 분석합니다.

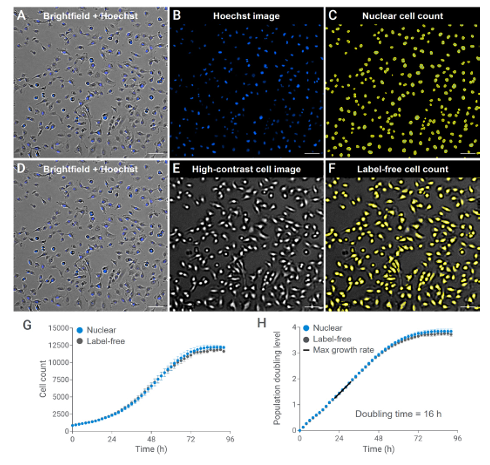

Cell Proliferation
Label-free counting과 형광 기반 증식 분석을 수행합니다.
Phenotypic Screening
세포 형태와 형광 표현형을 이용해 후보물질을 비교합니다.
Immunofluorescence
단백질 발현, 분포 및 세포 내 위치 정보를 정량화합니다.

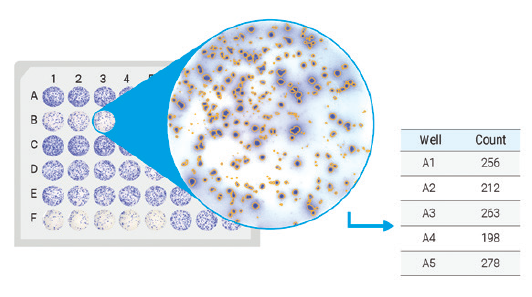

Colony Formation
Colony 개수, 크기 및 성장 패턴을 자동 분석합니다.
Drug Discovery
세포 반응과 biochemical signal을 함께 측정합니다.
Sample to Insight
Cytation 7 하나로 연결되는 분석 흐름
plate reader의 빠른 정량 측정과 자동 이미징, Gen5 분석을 연결하여 단순 signal measurement를 넘어 세포의 형태와 기능을 함께 해석할 수 있습니다.
Sample & Plate
세포, spheroid, organoid 또는 biochemical assay를 목적에 맞는 labware에 준비합니다.
Plate Reading
흡광·형광·발광 등 필요한 정량 signal을 microplate reader optics로 측정합니다.
Automated Imaging
관심 well 또는 전체 plate를 자동으로 촬영하여 morphology와 spatial information을 확보합니다.
Gen5 Analysis
이미지 처리, object 기반 분석과 plate reader 데이터를 하나의 software workflow에서 정리합니다.
3D Biology
Spheroid와 Organoid의
복잡한 구조를 더 풍부하게

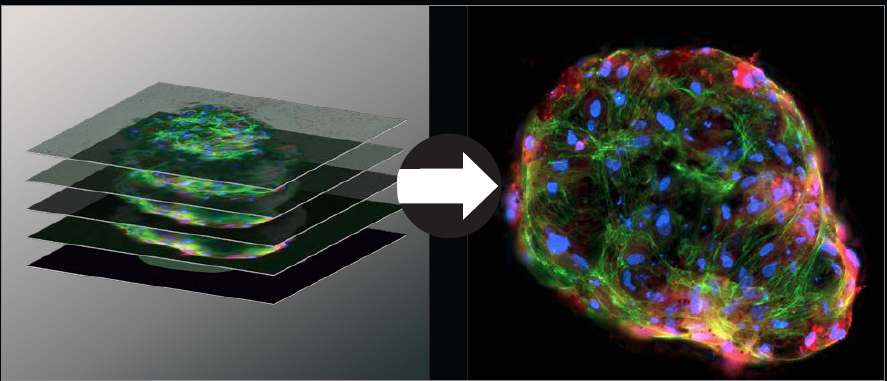

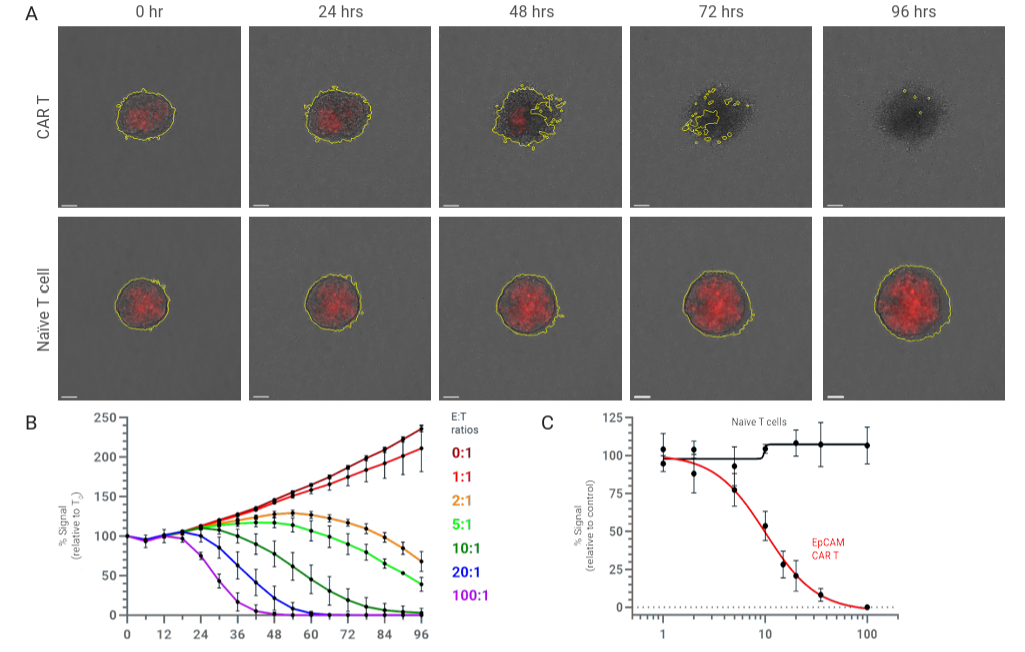

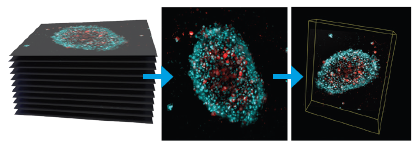

Z-stacking과 image analysis를 이용하면 두꺼운 3D biological sample의 여러 초점면을 획득하고 구조적 정보를 분석할 수 있습니다. Cytation 9은 neuron의 dendritic branching부터 organoid의 조밀한 3D architecture까지 다양한 cell morphology 연구에 활용할 수 있습니다.
Z-stacking을 이용한 여러 focal plane 획득
Spheroid / organoid size, area, fluorescence signal 비교
복잡한 cell morphology와 phenotypic response의 정량화
Gen5 & Automation
획득부터 분석, 자동화까지 하나의 연구 환경으로
Gen5는 장비 제어와 이미지 획득, 처리 및 분석을 연결하며 Cytation 7은 BioSpa, BioStack 및 타사 자동화 시스템과 연계할 수 있도록 설계되었습니다.

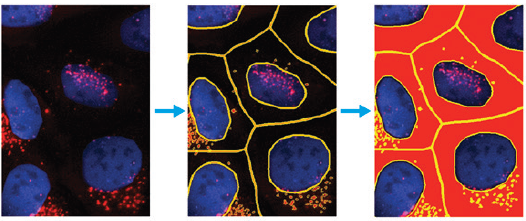

이미지와 데이터의 통합 분석

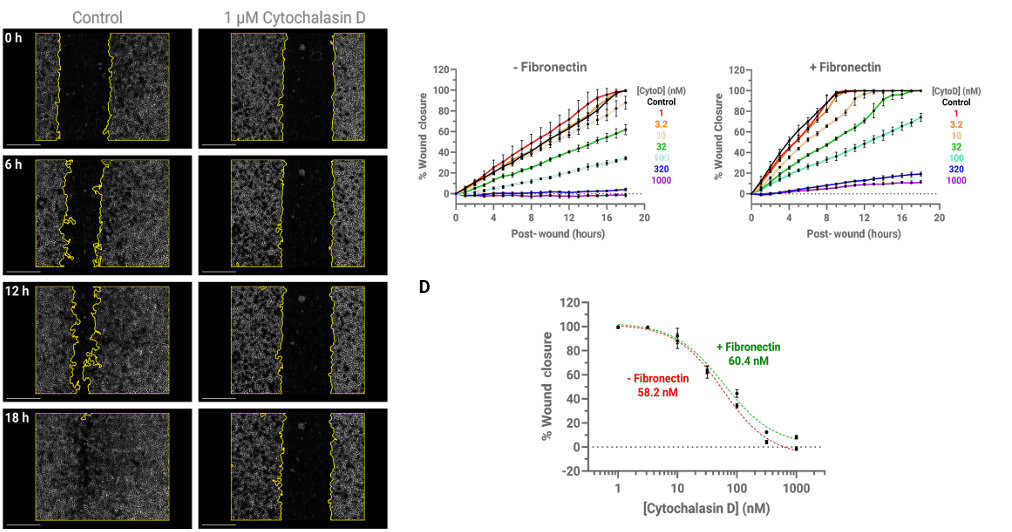

cell counting, confluence, object-based analysis와 kinetic analysis를 포함한 imaging workflow를 구성할 수 있으며, 응용별 분석 모듈을 통해 neurite outgrowth, object tracking 등으로 분석 범위를 확장할 수 있습니다.

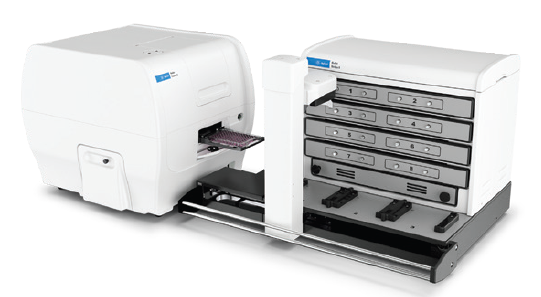

BioSpa와 연결되는 장시간 live-cell workflow
BioSpa live cell analysis system과 연결하면 장시간 kinetic assay에서 plate 이동과 반복 측정을 자동화하는 workflow를 구성할 수 있습니다. 처리량과 실험 목적에 따라 자동화 범위를 설계할 수 있습니다.
Specifications
주요 구성 및 사양
실제 검출 모드와 세부 구성은 선택 옵션 및 연구 목적에 따라 달라질 수 있습니다.
Instrument Type
Cell Imaging Multimode Microplate Reader
Imaging Modes
Inverted fluorescence imaging, brightfield imaging, upright imaging
Autofocus
Laser autofocus 및 이미지 기반 자동 초점
Microplate Detection
Absorbance, fluorescence intensity, luminescence 및 선택 구성에 따른 multimode detection
Image Analysis
Cell counting, confluence, fluorescence intensity, object-based analysis 및 kinetic analysis
Live Cell Capability
온도 제어 및 선택 구성에 따른 CO₂/O₂ 환경 제어
Magnification Range
1.25×–60× air, 4×–40× phase contrast
Imaging Methods
Montage, time lapse, multi-color, Z-stacking, single-color
Camera
Sony CMOS, 16-bit grayscale / Sony CMOS, 16-bit color
Supported Labware
6–1536-well plates, T25 cell culture flask, Take3/Take3 Trio, slides, hemocytometer, cell culture dishes, chamber slides
Environment Control
4-zone incubation up to 65°C, condensation control, Peltier cooling, integrated CO₂/O₂ control (configuration dependent)
Shaking
Linear, orbital, double orbital
Software
Agilent BioTek Gen5 Microplate Reader and Imager Software
Automation
BioSpa 등 자동화 장비와 연계 가능한 live-cell workflow
※ 세부 사양과 주문 구성은 제조사 최신 자료 및 와이바이오텍 상담을 통해 확인해 주세요.
Product & Workflow Videos
Cytation 제품 및 분석 워크플로 영상
Cytation 이미징 멀티모드 리더의 주요 기능과 세포 이미징·정량 분석 워크플로를 영상으로 확인해 보세요.
PRODUCT DEMO 01
Cytation 7제품 소개 및 세포 이미징 데모
Cytation 시스템의 장비 구성과 작동 방식을 살펴보고, 다양한 샘플의 이미지 획득 및 분석 과정을 확인할 수 있습니다.
ANALYSIS WORKFLOW 02
Cytation 이미지 분석 워크플로
이미지 획득부터 정량 분석까지 이어지는 Cytation 워크플로와 라이브셀 및 3D 세포 분석을 소개합니다.
영상 안내
위 영상은 Cytation 제품과 이미징 분석 기술에 대한 이해를 돕기 위한 참고 영상입니다.
Application Resources
Cytation 7 응용 자료
세포 이미징, live-cell assay 및 자동화 워크플로와 관련된 Agilent 공식 응용 자료입니다.
APPLICATION NOTE PDF
Automated Kinetic Imaging Assay for Cell Health
Cytation과 BioSpa를 활용해 장시간 live-cell imaging과 세포 건강 상태를 정량 분석한 자료입니다.
공식 PDF 열기 →APPLICATION NOTE PDF
Kinetic Proliferation Assay
Label-free cell counting을 활용해 세포 성장과 proliferation을 시간에 따라 분석하는 방법입니다.
공식 PDF 열기 →APPLICATION NOTE PDF
Automated Colony Formation Assay
Upright imaging을 이용해 colony 개수와 크기를 자동 획득하고 분석하는 응용 자료입니다.
공식 PDF 열기 →Why Y-BIOTECH
연구 목적에 맞는 시스템 구성을 지원합니다
실험 조건과 분석 목적을 확인해 적합한 장비 구성과 도입 과정을 안내합니다.
응용 중심 상담
세포 종류, plate format, fluorescence channel 및 처리량을 검토해 필요한 구성을 제안합니다.
데모 및 샘플 테스트
실제 assay 조건에 맞춰 이미지 품질과 분석 가능성을 사전에 확인할 수 있도록 지원합니다.
설치·교육·기술지원
장비 설치 후 기본 운용과 Gen5 분석 방법까지 단계별로 안내합니다.
Q
자주 묻는 질문
Cytation 9 도입 전 자주 문의하시는 내용입니다.
Cytation 7은 일반 형광현미경과 어떤 차이가 있나요?
Cytation 7은 자동 이미지 획득과 세포 정량 분석, 흡광·형광·발광 검출을 하나의 장비에서 수행할 수 있는 통합 Cell Imaging Multimode Reader입니다.
라이브셀 이미징과 장시간 실험이 가능한가요?
환경 제어 옵션을 구성하면 세포 증식, 이동, 세포독성 및 약물 반응을 장시간 반복 측정할 수 있습니다.
세포 계수와 confluence 분석도 가능한가요?
Gen5 소프트웨어를 이용해 세포 계수, confluence, 세포 면적, 형광 강도 및 형태 변화를 자동 분석할 수 있습니다.
Spheroid와 organoid 분석도 가능한가요?
3D 세포 모델의 크기, 면적, 성장 변화 및 형광 신호를 이미지 기반으로 분석할 수 있습니다.
흡광, 형광, 발광 측정을 한 장비에서 할 수 있나요?
선택한 장비 구성에 따라 흡광, 형광 및 발광 검출을 이미지 분석과 함께 사용할 수 있습니다.
도입 전에 실제 샘플로 데모가 가능한가요?
실험 목적, 세포 종류, 플레이트와 형광 채널을 확인한 후 데모 또는 샘플 테스트 진행 방법을 안내해 드립니다.
